Содержание статьи

Для многих гараж – это нежилое помещение, куда на стоянку отправляют личный автомобиль, там же хранят запасные части к нему, различные жидкости, инструменты и много других полезных вещей. Зачастую в гараже обустраивают погреб для хранения разносолов и овощей, которые зимой так приятно видеть на столе. Но если гараж не отапливаемый, то можно столкнуться с промерзанием его стен, коррозией на автомобиле или невозможностью завести двигатель в мороз.

Печь для гаража своими руками

Температурная норма для гаражей – 5 градусов. Однако, для выполнения ремонтных или иных работ этого недостаточно. Более комфортная температура для продолжительного пребывания в гараже – 18-20 градусов. Отсюда вытекают требования к отопительному прибору:

  • — безопасность;
  • — возможность регулирования температуры;
  • — возможность быстрого монтажа печи и легкость обслуживания;
  • — дешевизна конструкции и используемого топлива;
  • — высокий КПД и теплоотдача;
  • — энергонезависимость, то есть перебои с водой/газом/электричеством не должны отражаться на работе нагревательных элементов.

Выбор печей велик. Каждую из печей дополнительно можно модернизировать, подбирая наилучший вариант.

Согласно используемого топлива печи делят на:

  • — электрические;
  • — газовые;
  • — твердотопливные;
  • — работающие на жидком топливе.

Конструкцию печей выполняют из кирпича, металла или сочетания этих материалов (железный кожух и топка из огнеупорного кирпича). Кирпичные печи обладают лучшей теплоотдачей, дольше остывают, прогреваются равномерней и безопасней металлических. Но занимают больше пространства. Если гараж маленький, сооружают металлические мобильные печи. Все конструкции требуют соблюдения правил безопасности и оснащения гаража противопожарными средствами (негорючий фундамент, изоляционные материалы на стенах и в месте прохождения трубы дымохода, экран — отражатель, хорошая вентиляция помещения).

Для печей, работающих на твердом топливе дополнительно необходимо обустраивать дровник или место для складирования угля/опилок/топливных брикетов.

Кирпичные печи

Такие печи работают на дровах, угле, опилках или брикетах. Топливо недорогое, печи очень долговечные, а продукты сгорания можно использовать на огороде. Для любой кирпичной печи требуются: кирпич огнеупорный, глина печная и мелкий просеянный песок, цемент, емкости для замешивания раствора, лопата, инструменты для кладки и расшивки швов, болгарка, наждачная бумага и напильник, рулетка, уровень, отвесы, гидроизоляция, арматура, пластичная металлическая проволока, дверца для топки (зольника), задвижка на дымоход.

Глиняный раствор готовят заранее, кирпичи же непосредственно перед кладкой опускают в воду, чтобы они в процессе кладки не забирали лишнюю жидкость из глины.

Простейшая печь для гаража с прямоточными модулями

Кирпичная печь для гаража

Печь небольших габаритов, кладка очень простая, без обрезки кирпичей и их перевязки. Недостатки: отсутствие колосниковой решетки усложняет чистку печи; тяга регулируется только величиной зазора открытой топочной дверцы.

Фундаментом послужит лист толстой стали, постеленный на напольное покрытие. Перед работой необходимо подготовить глиняный раствор, просверлить в топочной дверце несколько отверстий для доступа кислорода, убедиться в горизонтальности поверхности, на которой будем производить кладку.

Первые два ряда кирпичей укладываем горизонтально. В третьем начинаем формировать стенки топки и устанавливаем дверцу. Ее крепим с помощью металлических пластин-креплений и проволоки, закрепляя ее на дверце и зажимая между кирпичными рядами.

Укладка первых рядов для печи из кирпича

С третьего по шестой ряды выкладываем камеру, куда будем закладывать дрова. Перекрываем дверцу, полностью закрепляя ее между кирпичей.

Укладываем камеру для топки

Важно! Каждый выложенный ряд проверяем на возможные перекосы. Для этого используем отвесы, рулетку и уровень. Нумерация рядов позволит не запутаться в процессе и не допустить ошибок.

Далее (ряд номер семь) необходимо выложить кирпичи таким образом, чтобы осталось отверстие в центре величиной с один кирпич.

Выкладываем печь из кирпича для гаража

Важно! Если вы желаете, чтобы печь стала не только нагревать помещение, но и украсила его – между рядами кирпичной кладки, с внешней стороны, необходимо укладывать тонкие деревянные рейки одинаковой толщины. Это позволит сделать аккуратную расшивку. Рейки удаляем по мере «схватывания» раствора.

Восьмой ряд выкладываем кирпичи «плашмя», создавая своеобразное расширение.

Укладка восьмого ряда

В следующем (девятом) ряду вновь кладем кирпичи на ребро.

Кладка девятого ряда печи

И вновь делаем сужение, производя укладку «плашмя» (десятый ряд). В одиннадцатом ряду кладем кирпичи на ребро. При этом один кирпич необходимо установить поперек отверстия.

Кладка одиннадцатого ряда

Последующие ряды выкладываем аналогично, повторяя чередование укладки кирпичей плашмя и «на ребро».

Кладка последующих рядов

Чтобы подключить печь к дымовой трубе, необходимо произвести сужение дымохода, оставляя отверстие под металлическую трубу. Все щели и пустоты замазываем раствором печной глины и утепляем изоляционными материалами (минеральная вата).

Вывод дымохода

Прежде, чем разводить в печи огонь и отапливать гараж, обязательно дожидаемся полного высыхания раствора. Проверяем тягу, сжигая в топке небольшое количество бумаги или ветоши.

В дополнение к печи обустраиваем дровницу, чтобы дрова и уголь были защищены от влаги, осадков и хищения. Дровницу можно сделать из изогнутых металлических прутьев, кожаной корзины, деревянных перекрытий и т.д.

Печь для гаража на жидком топливе

Печь для гаража на жидком топливе

Под жидким топливом подразумевается масло (машинное, печное, и т.п.), дизельное топливо или «отработка» — продукты нефтяной переработки, образующиеся в процессе их эксплуатации. В каждом гараже накапливаются подобные продукты, которые не всегда правильно утилизируются. Часто автовладельцы летом копят их в канистрах, а зимой отапливают свой гараж.

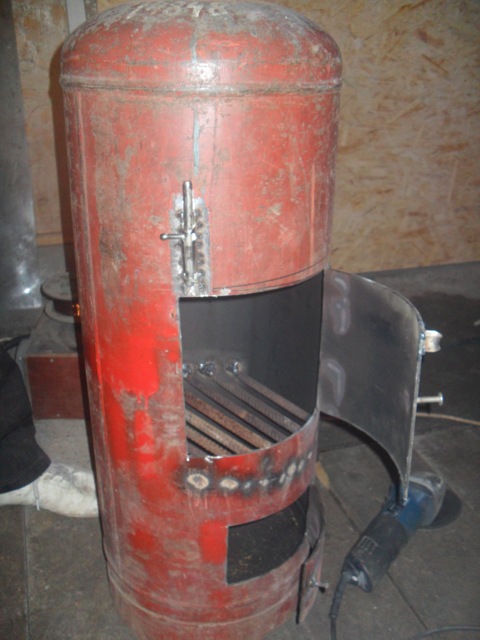

без форсунок и капельной подачи топлива можно сделать своими руками из использованного газового баллона толстостенной трубы (толщина металла 4-5 мм) или сварных листов металла. Для этого понадобится мастерство владения болгаркой и сварочным аппаратом и доступ к источнику электричества.

Печь «на отработке» состоит из четырех основных частей: нижняя камера, в которую производится заливка топлива; горелка в виде перфорированной трубы; верхняя нагревательная камера; дымоход и дымовая труба.

Нижнюю камеру делаем разборной (верхняя и нижняя части) и оснащаем отверстием для заливки «отработки». Это отверстие должно закрываться металлической крышкой, одновременно служащей для регулирования тяги.

Поддон для печи

Обе части камеры должны плотно и герметично вставляться друг в друга.

Эту часть печи можно выполнить, вырезая необходимые детали из листового металла и производя гибку или же используя трубу/газовый баллон. Толщина стали 4 мм. Ножками печи служат приваренные металлические уголки или другой профиль.

Для горелки используем трубу, в которой высверливаем около пятидесяти отверстий. Сваркой соединяем ее с верхней частью нижнего резервуара.

Высверливаем 50 отверстий в трубе

Верхний резервуар делаем из стали 6 мм. Технология аналогична с той разницей, что эта часть неразборная. Чтобы увеличить теплоотдачу можно приварить к конструкции набор маленьких металлических пластинок или арматуру.

Верхний резервуар делаем из стали 6 мм.

Для отвода дыма привариваем короткий отрезок трубы (диаметр около 100-120 мм). К этому «стакану» будем хомутами подключать дымоход.

Сам дымоход монтируем наклонным, с углом 45 градусов. Длина дымовой трубы от верхней ее части до уровня пола – 4-7 метров.

Похожая, упрощенная модификация печи «на отработке»

Печь на отработке

  1. Используем толстостенные трубы. Из них вырезаем стенки для камеры с «отработкой». Дно и верхнюю часть камеры вырезаем из листового металла, сваркой соединяем его с ножками и стенками. Должен получиться разборный бак с отверстием для заливки топлива.
  2. Горелку делаем из трубы. Снизу и сверху отрезка делаем сужение. Для этого болгаркой/ножовкой по металлу производим вертикальные надрезы, подгибаем части трубы внутрь и свариваем их. Сверлом делаем отверстия по поверхности трубы. Через них будет поступать кислород, необходимый для горения паров масла.Печь на отработке для гаража
  3. Подключаем печь к дымоходу и дымовой трубе.

Чтобы более быстро и равномерно прогреть помещение гаража, можно установить вентилятор и направить поток воздуха на работающую печь.

При эксплуатации необходимо соблюдать правила безопасности, проверять элементы на наличие дефектов и остерегаться попадания воды в топливо.


Источник: http://kamin-expert.ru/dlya-garazha/pech-dlya-garazha-svoimi-rukami.html
